產品詳細

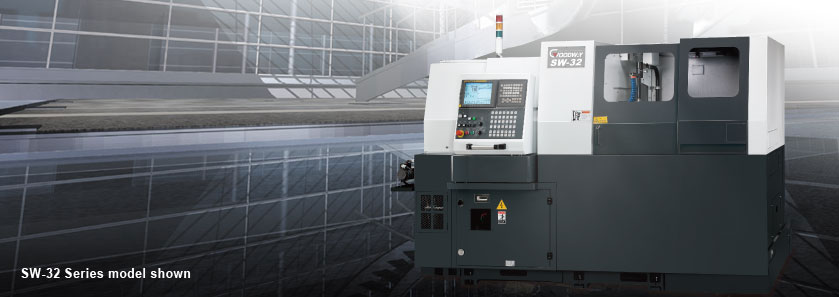

| SW-32 系列 |
|---|
| 機型 | SW-32 | |
|---|---|---|
| 加工能力 | 最大加工直徑 | Ø 32 mm |
| 一次開夾最大加工長度 | Ø 315 mm | |
| 外徑刀具 | 刀具數 | 6 |
| 刀具規格 | □ 16 mm | |
| 內徑刀具 | 刀具數 | 4 |
| 套筒規格 | ER 20 | |
| 最大鉆孔能力 | Ø 13 mm | |
| 最大攻牙能力 | M12 x P 1.75 | |
| 側銑動力刀具 | 刀具數 | 5 ~ 10 |
| 最大轉速 | 6,000 rpm | |
| 伺服馬達輸出 | 1.4 kW ( 1.9 HP ) | |
| 套筒規格 | ER 20 | |
| 最大鉆孔能力 | Ø 10 mm | |
| 最大攻牙能力 | M8 x P1.25 | |
| 最大端銑能力 | Ø 13 mm | |
| 主軸 | 最大轉速 | 7,000 rpm |
| 主軸馬達輸出 ( 連續/ 30 分 ) | 5.5 / 7.5 kW ( 7.5 / 10 HP ) | |
| 最小分度 | 0.01° | |
| 快速進給 | 24 m / min. | |
| 控制器 | FANUC 31i | |
| 主軸中心高度 | 1,060 mm | |
| 冷卻水箱容量 | 170 L | |
| 機器外觀 | 2,915 x 1,645 x 1,795 mm | |
| 機器重量 | 3,200 kg | |
| 機型 | SW-32 | |
|---|---|---|
| 背面加工能力 | 最大夾持外徑 | Ø 32 mm |
| 最大前取長度 | 130 mm | |
| 最大凸出長度 | 50 mm | |
| 背面刀具 | 刀具數 | 4 |
| 最大轉速 | 5,000 rpm | |
| 伺服馬達輸出 | 0.75 kW ( 1.02 HP ) | |
| 鉆孔能力 ( 固定 ) | Ø 13 mm | |
| 鉆孔能力 ( 動力 ) | Ø 6 mm | |
| 攻牙能力 ( 固定 ) | M10 x P1.25 | |
| 攻牙能力 ( 動力 ) | M5 x P0.8 | |
| 副主軸 | 最大轉速 | 7,000 rpm |
| 馬達規格 | 2.2 / 3.7 kW ( 3 / 5 HP ) | |
| 最小分度 | 0.01° | |
刀具系統
SW 系列以二個工程可于 1 臺機臺內同時完成為設計概念，正、副主軸搭配正、背面刀具系統可具備 C 軸及動力刀具切削能力，并允許各系統同時間個別切削兩工件，展現極高工作效率
*1 上側 3 支徑向動力刀具座為一體成型，下側兩支動力刀具座可個別選配更換徑向動力刀具座。
*2 下側兩支動力刀具最多可選配更換為 5 支正面及 2 支背面軸向動力刀具。
*3 可選配動力刀具
| 機型 | 副主軸 | 雙主軸 同期加工 |
側面 動力刀具座 |
背面 刀具座 |
主軸 C 軸控制 |
模組化 主軸設計 |
獨立 深孔鉆裝置 |
|---|---|---|---|---|---|---|---|
| SW-32 |  |
|
 |
|
|
|
|
: 標準 : 選用  : 不適用 |
|||||||
