產品詳細
.jpg)
| 產品類型（Classification） | 5-6軸加工中心 | 產品型號（Type） | 508S |
應用范圍 （Application Scope） |
5軸聯動用于加工棱狀高精度零件 |
| 機床特征簡要說明（Introduction）： |

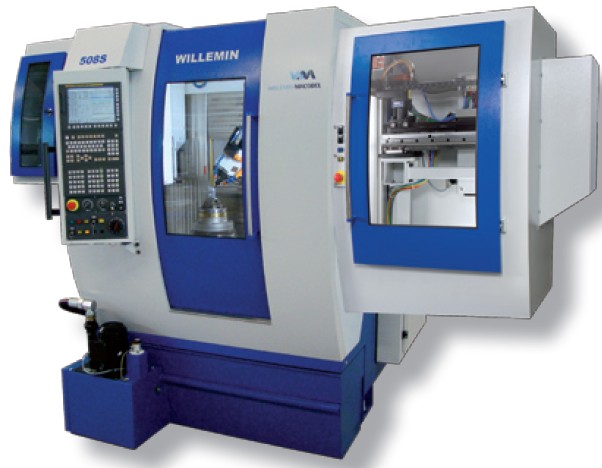

508S加工中心非常適合加工邊長100mm以下的多面體零件。良好的剛性和動態性能為復雜零件的高精密加工提供了完美方案。 結構： ■擺動式主軸 ■帶加強筋板的球墨鑄鐵床身設計使得機床具有高動、靜態剛性 ■機械部分和加工區域完全分開使得機床結構溫升變化最小 ■床身和外圍設備均衡地固定在框架上 各軸行程： X=450mm Y=200mm Z=425mm B=-15°/+100° C=360°/S3=280min-1 W=360°(選項) |
||||
| 機床配置： |
HSK-E40刀庫和換刀機構： ■48刀位和快速換刀機械 ■選項最高可達72把刀庫 ■刀庫內5把刀位可用于定向刀具，額外位置為選項 ■HSK-40高精度錐柄 ■快速換刀0.8秒 ■切屑對切屑換刀3秒 ■刀具管理 -孿生刀具管理 -刀具壽命管理（加工時間和使用次數） -刀具參數儲存 工件夾緊系統： 工件夾緊■自定心虎鉗100S，手動夾緊■算定心虎鉗拉鉤，自動夾緊■Hainbuch卡盤，手動夾緊 Erowa式自動托盤夾緊系統： ■ITS50托盤，手動夾緊■ITS100托盤，手動夾緊■PC210托盤，手動夾緊 Mecatool式自動托盤夾緊系統： ■GPS70/120托盤，手動夾緊，Y100M式手動托盤夾緊系統■手動夾緊系統，3R式自動托盤夾緊系統■Macro初級手動夾緊系統 C軸分度盤： 高精密立式分度盤：■直驅式■分辨率0.0001°■最大扭矩150NM■最大轉速280RPM■作為選項，轉速可達1200RPM(如銑螺紋） 冷卻和切屑處理系統： 508S加工中心電主軸鼻端標配外圍冷卻油噴嘴，保證去屑良好。為提高生產效率，機床可選配通過刀具中心的高壓冷卻油系統（80巴），過濾系統和排屑器，為機床排屑提供了最優化方案。 經濟型零件/托盤上料系統： 機械手：為提高機床自動化，威力銘-馬科黛爾公司建議配備機械手或托盤系統，機械手裝置由一數控縱軸和一立軸組成，在存放區和加工區來回裝卸工件。特別選 項有：■0°-90°旋轉裝置，實現水平/垂直裝卸轉換■第二個夾緊抓卡的適配件■可移動數字工作臺，用于將零件按照特定間隔存放，托盤預定位■定制夾具 ■零件定向存放站，加工零件最大時推薦采用托盤系統，與機械手配套，實現無間歇加工。 可選數控系統：508S加工中心提供2款高效、界面友好、最新一代數控系統 |
||||
